Сколько драгметаллов содержится в конденсаторах

Многие знают, что в советской электронике есть палладий и платина. Но когда дело доходит до сдачи конденсаторов на лом, содержание драгметаллов превращается в загадку: одни серии ценятся на вес золота, другие идут как обычный металлолом.

В статье разберем:

• какие драгоценные металлы вообще бывают в конденсаторах

• в каких сериях они есть, а какие можно смело сдавать «оптом»

• как по виду и маркировке понять, что перед вами «интересный» конденсатор

• как примерно посчитать возможную выручку за партию

Какие драгоценные металлы бывают в конденсаторах

В радиодеталях встречаются в основном:

• Золото (Au) – позолоченные выводы, контактные площадки, иногда тонкие напыления

• Серебро (Ag) – металлизация обкладок, пленочных электродов, токопроводящие слои

• Платина и палладий (Pt, Pd) – керамические КМ и часть высоконадежных электролитических конденсаторов

• Тантал (Ta) – в танталовых конденсаторах; формально не драгметалл, но во вторсырье ценится наравне с драгоценными

Количество драгметаллов зависит от серии, года выпуска и конкретной модификации. Например, в зеленых керамических КМ (группы Н90, F, L, M, N, U и др.) на 1 кг деталей может приходиться около 2,5 гр платины и 46,5 гр палладия.

От чего зависит содержание драгметаллов

Главные факторы:

1. Тип конденсатора
   Они бывают керамическими (КМ, К10-17), пленочными и бумажными (К73, К75, К78, МБМ, МБГО, КБГ, КБП и др.), электролитическими (К50, К52, К53, К40, К42), танталовыми (БМ, БМТ, ЭМ, КТ, ПМ), подстроечными и переменными. Есть также импортные пленочные и керамические разновидности типа WIMA, Miflex, LKV и так далее.

2. Серия и подсерия
   Например, конденсатор КМ содержит драгметаллов в разы больше, чем типичный пленочный К73. У серии К52-2 или ЭТО серебра на порядок больше, чем у К50-6 того же поколения.

3. Год и страна выпуска
   Советские детали 60–80-х обычно «богаче», чем поздние или массовые импортные аналоги.

4. Назначение
   Аппаратура для военной, медицинской, измерительной техники обычно может похвастаться самыми «жирными» сериями. Бытовая электроника – наоборот.

Как по виду понять, есть ли драгметалл

Теперь самое интересное: как визуально понять, что перед вами действительно ценный экземпляр.

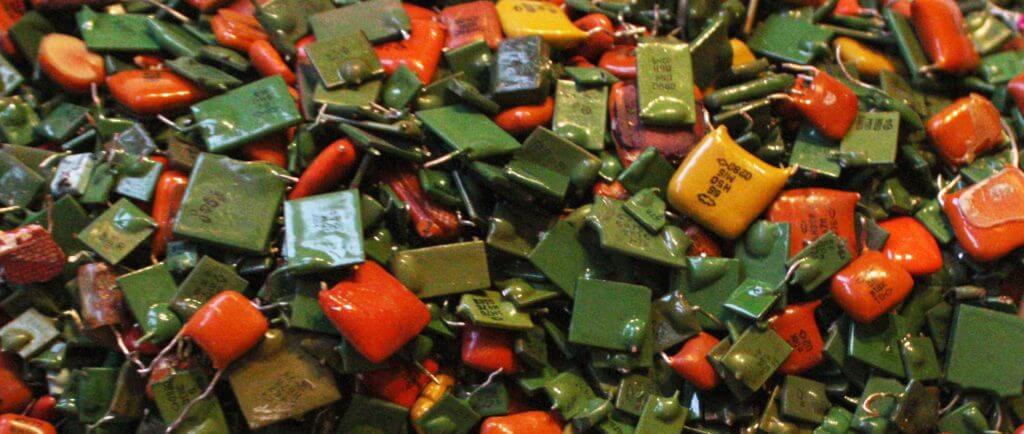

Керамические и пластиковые конденсаторы: где основные деньги

Самая богатая группа – керамика. Здесь в первую очередь интерес представляют серии КМ, К10, Б18, но есть и другие. Обо всех расскажем в таблице ниже.

Важно понимать: по одной только надписи номинала (например, «2м2», «47n», «1МО») нельзя сказать, есть ли драгметалл. Это обозначение емкости, а не состава.

Пленочные и бумажные конденсаторы

Здесь картинка сложнее. Часть серий содержит серебро или палладий, но значительная часть пленки идет как обычный лом.

Если вы нашли у себя много пленки (К73, К75, МБМ и т.п.), лучше сразу уточнить у приемщика, какие серии он реально принимает как содержащие драгметаллы.

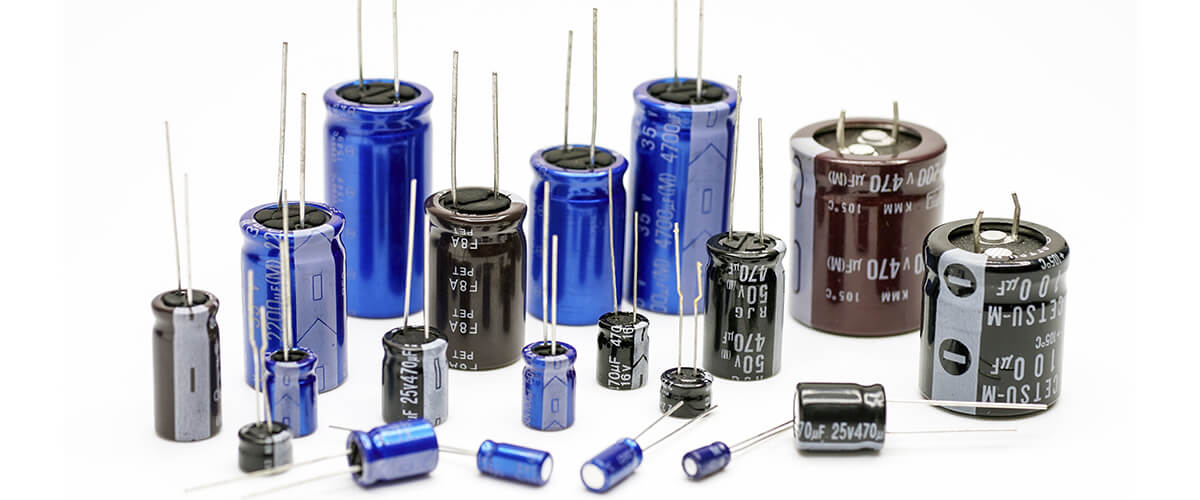

Электролитические конденсаторы: К50, К52, К53 и другие

Есть ли смысл сдавать такие конденсаторы? Давайте разберемся. Для начала уточним, что у массовых К50-6, К50-24 серебра сотые или тысячные доли миллиграмма на штуку. Этого слишком мало, чтобы ради них затевать заготовку и переработку. Исключение – высоконадежные и танталовые серии.

Краткая сводка:

Танталовые конденсаторы

Тантал официально не относится к драгметаллам, но на рынке вторсырья стоит дорого. Поэтому танталовые конденсаторы БМ, БМТ, ЭМ, ПМ, КТ всегда выделяют отдельно.

Специальные серии

Конденсаторы с маркировками МПО, ЭГЦ, ВЗР, СГМ, ССГ, ОСК-53, ЛСЕ1-400-3,75 встречаются в профессиональной аппаратуре. По содержанию драгметаллов они очень разные:

• Часть серий содержит серебро или платиновые металлы

• Часть интересна только как источник тантала

• Часть практически не представляет ценности на лом

Здесь без справочника или консультации с приемщиком точно не обойтись.

Импортные и современные конденсаторы

Отдельная категория – это конденсаторы зарубежного производства, о которых мы расскажем ниже.

WIMA, Miflex, LKV и другие

Большинство импортных пленочных и керамических конденсаторов не содержит платиновых металлов – используются алюминий, медь, цинк. Исключение – отдельные высоковольтные и импульсные серии старого выпуска (например, часть конденсаторов LKV 80-х годов).

Примерно ориентироваться можно так:

Маркировка 1МО, 2м2, 47n, F-серии

Вопросы о содержании драгметаллов в конденсаторах типа F103Z 1kV возникают из-за путаницы между номиналом и серией.

• 1МО, 47, 47n, 2м2, 47n, 68n – это запись емкости (пикофарады/нанофарады), а не признак содержания драгметаллов

• F47N, F68N, F15N, F103Z – внутренние коды производителя, по ним нельзя судить о составе без каталога

В массовых импортных керамических и пленочных деталях с такой маркировкой драгметаллов обычно нет, за исключением отдельных высоковольтных и СВЧ-серий, которые встречаются скорее в профессиональной технике.

Как самому оценить партию конденсаторов

Шаг 1. Отсортировать по типам и сериям

Разложите детали:

• КМ зеленая и рыжая керамика производства предприятий СССР (Н90, F, L, M, N, U, H30, Н50, 1МО, 2м2, D, V и др.)

• продукция советской Болгарии («глина», К10-17 керамика, серия «3» зеленые, серии «1» и «2» рыжие)

• пластиковые (К10-17, К10-23, К10-47, Б18-11)

• танталовые (БМ, БМТ, ЭМ, КТ, ПМ)

• пленка и бумага (К73, К75, МБМ, КБГ, КБП и др.)

• электролиты (К50, К52, К53, К40, К42, ЭТО)

• импорт (WIMA, Miflex, безымянные пленочные и SMD)

Отдельно отложите «богатые» серии: КМ, Болгария, пластик, танталовые, К52-1, К52-2, ЭТО.

Шаг 2. Оценить содержание драгметаллов по справочникам

Используйте таблицы содержания драгметаллов (Роскосмос, МЧС, отраслевые справочники). Они дают ориентиры в граммах на 1 штуку или на 1 кг. При этом реальные значения на практике часто оказываются на 10–25% ниже справочных.

Пример грубой оценки:

• 1 кг КМ зеленых H90 – около 2,5 гр Pt и 46,5 гр Pd

• 1 кг КМ зеленых Н30 – примерно 50 гр платины

• 1 кг КМ зеленых V – порядка 60 гр палладия

• десятки штук К52-2 или ЭТО могут дать граммы серебра плюс тантал

Шаг 3. Прикинуть цену

Схема простая:

Изучаете прайс-лист приемщика, взвешиваете или пересчитываете свои номенклатурные позиции и рассчитываете стоимость партии. На многих сайтах есть калькуляторы стоимости товара. Указанная цена приемки уже учитывает среднее содержание драгметаллов, а также все расходы на технологическую обработку сырья.

Если Вы считаете, что разница между стоимостью чистых драгоценных металлов в сдаваемых конденсаторах и приёмной стоимостью этого товара приемлема и адекватна, то советуем не затягивать процесс сдачи. Стоимость драгметаллов растёт, приёмная стоимость конденсаторов тоже растёт, но и деньги стремительно обесцениваются. Поэтому вряд ли получится извлечь значительную фактическую выгоду из отложенной сдачи.

Типичные ошибки новичков

1. Считают, что все конденсаторы КМ
   Например, часто зеленые или синие импортные, ничего ценного не содержащие, конденсаторы, а также красные Н90-флажки записывают в КМ и создают довольно сложный для сортировки микс.

2. Сортируют конденсаторы по их размеру
   Размер конденсатора – это последний показатель, на который следует ориентироваться при их сортировке.

3. Зачисляют конденсаторы в определенную категорию по обозначению значения их ёмкости
   Например, для причисления рыжих конденсаторов к категории 1МО не достаточно того, чтобы они были ёмкостью 1 мкФ. Важна также форма, размер (да, именно здесь размер имеет значение) и даже направление маркировочной надписи.


Во избежание этих и других ошибок можем дать следующий совет. Если Вы не слишком хорошо разбираетесь в типах конденсаторов, предоставьте сортировку профессионалам. Это сэкономит Ваше время и деньги. Просто разделите товар следующим образом: зеленые КМ, рыжие КМ, болгарские, в пластиковом корпусе, электролитические (К52-1, К52-2 и ЭТО, К53), прочие.

Если у Вас появятся дополнительные вопросы, Вы всегда можете задать их специалистам компании «СПЕКТР ДМ». Мы занимаемся скупкой радиодеталей различных устройств по выгодным ценам. Позвоните нам по телефону или оставьте заявку через формы обратной связи. Мы поможем быстро и точно определить содержание драгметаллов в сдаваемой Вами электронике и её справедливую рыночную стоимость.
