Сколько драгметаллов содержится в радиолампах?

Многие владельцы старой электроники знают, что радиолампы могут содержать ценные металлы. И действительно, в конструкции ламп используют позолоту и посеребрение на контактах, выводах и сетках. Драгметалл в радиолампах применяется главным образом для защиты токопроводящих деталей от коррозии и повышения надёжности. Золото и серебро наносятся тонкими слоями на внутренние элементы лампы (например, на сеточку катода, ножки и выводы). Благодаря этому лампы долго служат при высоких температурах и нагрузках, но содержание чистого металла остаётся невелико. Главным образом оно зависит от типа лампы, года выпуска и назначения: например, специализированные мощные генераторные лампы могут содержать гораздо больше драгметаллов, чем обычные бытовые.

Что есть ценного в радиолампах

Главная ценность радиолампы – не сам стеклянный или керамический баллон, а покрытия на её металлических деталях. Золото здесь используют потому, что оно не окисляется и надёжно защищает медные контакты при нагреве. В генераторных лампах золотом покрывали сетку катода и ножки корпуса для повышения надёжности.

Серебро применяется чаще золота и для тех же целей – оно хорошо проводит ток и используется в виде покрытия на выводах и деталях. Платина и платиновые металлы встречаются реже: ими покрывали элементы особо стабильных приборов.

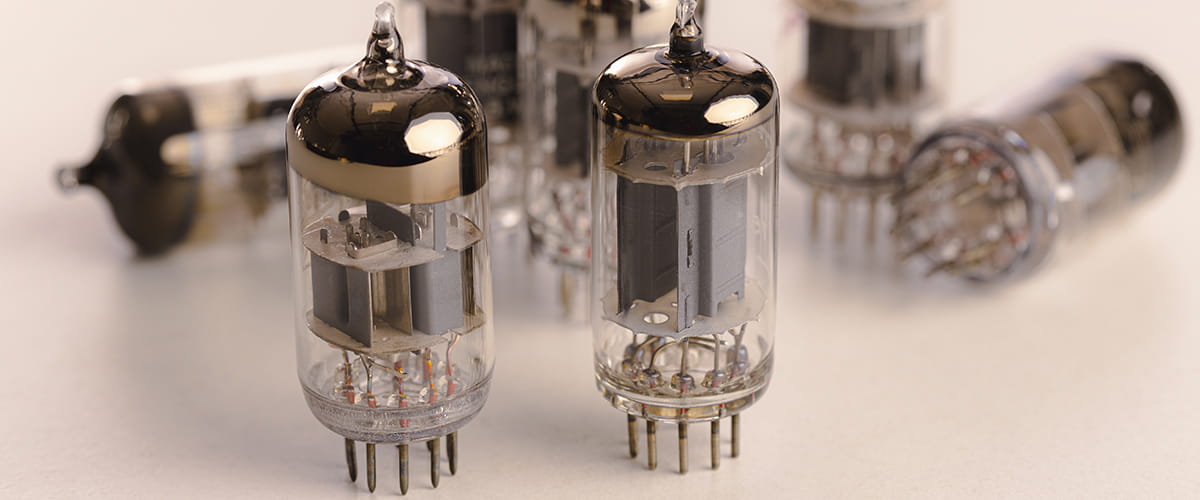

Сколько драгметаллов содержится в радиолампах

Теперь давайте поговорим о конкретных цифрах. Как уже говорилось выше, в основном радиолампы содержат золото и серебро.

Золото

В радиолампах оно применялось преимущественно для покрытий тонких токопроводящих деталей. Золотом покрываются ножки, сетки управления, некоторые контакты и выводы. Но речь идет о долях грамма. Например, любительская лампа 6П45С содержит лишь около 0,0029 г чистого золота.

Однако существуют и разновидности со значительным содержанием золота. Это, как правило, специальные триоды или модуляторы. Так, довольно распространенная лампа ГУ-43Б содержит примерно 0,79 г золота на одну штуку. А специализированный импульсный триод ГИ-18БМ имеет ~12,5 г золота – поэтому его часто и называют «золотой лампой». В этих лампах золото служит защитой ключевых элементов, что оправдывает такие большие расходы. Но даже в них слой золота очень тонкий – просто размеры лампы и её назначение требовали использования значительного количества драгметалла.

Серебро, платина и другие металлы

Серебро в радиолампах также наносилось на токопроводящие части. Например, в лампе ГМИ-29 помимо более 6 г золота оказалось почти 36 г серебра. В лампе ГУ-78Б (диодная лампа высокого напряжения) содержится ~6,45 г серебра. Этот металл покрывает сетки и вывода, повышая проводимость.

Платина и прочие платиновые металлы в стандартных лампах встречаются крайне редко и в меньших количествах (обычно доли миллиграмма). Например, в ГУ-78Б можно обнаружить лишь ~0,005 г платины. Но из этого правила есть исключения, хотя и редкие. ГУ-47 – 0,217 г платины, модифицированные ГИ-42БП3 и ГИ-50АП3 – 1,576 г платины, ГИ-43АП3 – 1,613 г платины. Палладий в лампах практически не использовался, за исключением современных гибридов или «модернизированных» ламп. Керамическая люминофорная оболочка кинескопов тоже может содержать серебро, но это уже не радиолампы.

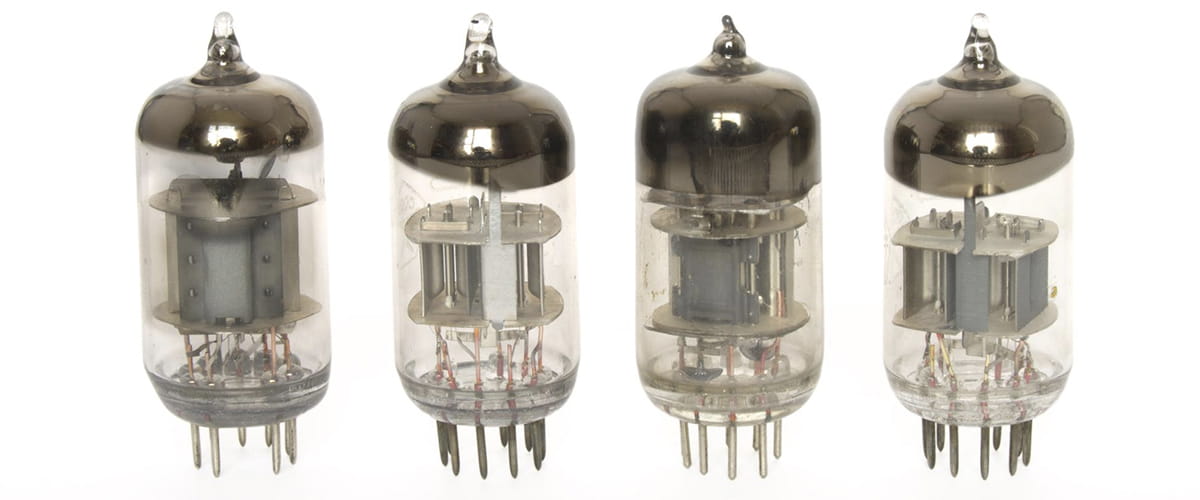

В каких радиолампах есть драгметаллы

Итак, если вы решили добыть золото, серебро или другие ценные компоненты из радиоламп, обратите внимание на следующие разновидности:

• Приёмно-усилительные лампы (малой и средней мощности)
  В бытовых лампах для радио и ТВ драгметаллов очень мало – сотые или тысячные грамма. Например, лампы серий 6Н, 6Ж обычно содержат лишь миллиграммы золота или серебра. Они редко интересуют приёмщиков лома радиодеталей, особенно – в малых количествах.

• Генераторные и импульсные лампы
  Именно они традиционно содержат наибольшее количество драгоценных металлов. К ним относятся триоды серий ГИ, ГМИ, ГУ, ГС и подобные военные и промышленные лампы. Как уже упоминалось, генераторный триод ГМИ-29 содержит ~6,36 г золота и ~35,96 г серебра. Импульсный модулятор ГИ-18БМ – около 12,49 г золота. Многие другие лампы для передающих устройств, теле- и радиотрансляционных узлов или военных систем управления и связи имели усиленные покрытия. Однако в обычных бытовых лампах этих серий (если такие и выпускались) содержания драгоценных металлов мало.

• Военные, авиационные и специальные лампы
  Лампы специального назначения изготавливались с особенно высокими требованиями к надёжности и долговечности. Чаще всего для них использовались те же серии ГИ, ГМИ, ГУ, но могут быть и иные редкие индексы. В таких лампах применялись толстые позолоченные слои и платиновые покрытия. Например, можно найти свидетельства многолетней бесперебойной работы комплексов и систем, основу которых составляют советские электровакуумные приборы. При этом точный химический состав нужно искать в паспорте изделия и справочниках. Действительно, не во всех лампах есть драгметаллы – наличие зависит от конструкции и назначения. Поэтому важно ориентироваться на маркировку и техническую документацию, а не полагаться на внешний вид.

• Импортные и отечественные образцы
  По сути, и в советских, и в иностранных лампах можно найти драгоценные покрытия. В XX веке технологии были примерно одинаковыми – гальванические производственные процессы применялись во всём мире. Разница лишь в том, что редкие советские «суперлампы» применялись только в важнейших стратегических отраслях и направлениях, а у зарубежных производителей были значительно более размыты границы между оборонной и гражданской продукцией. Всегда нужно сверяться с маркировкой: буквы, такие как ГИ, ГМИ, ГУ, ТГИ, указывают на большие мощности, соответственно здесь выше вероятность встретить посеребрение или позолоту.

Еще один важный момент: содержание драгметаллов в радиолампах одной номенклатуры может быть разным. Оно зависит от типа изделия, года изготовления и назначения изделия. Например, в старых лампах 1950–60-х годов слои часто толще, чем у более новых. Впрочем, даже у визуально одинаковых ламп разных партий показатели могут отличаться: расход драгметаллов на единицу изделия зависит от технологии. Поэтому для точной оценки обращаются к паспорту или справочнику. Например, по справочным данным ГУ-34Б содержит 0,10 г золота, а ГУ-34Б-1 – 0,75 г золота. Существенная разница из-за одной цифры в маркировке, не правда ли? Оценивать «на глаз» бессмысленно: без опыта и специальных справочников сложно понять, где и сколько металла.

Как определить, есть ли в конкретной лампе драгоценный металл

Ниже приводим самый точный алгоритм, с помощью которого можно выяснить, действительно ли перед вами ценный экземпляр, а не старый хлам.

• По маркировке и серии
  Некоторые обозначения ламп (например, ГИ, ГМИ, ГУ) намекают на значительное содержание металлов из-за специфики применения. Обычно высоковольтные и высокочастотные лампы имеют глубинную обработку металлами.

• По году выпуска и описанию
  Лампы времён расцвета радиотехники (50-70-е годы) часто выпускались с позолотой. Специальные советские лампы для оборонки обычно имеют документы или наименования, указывающие на двойное назначение.

• По технической документации
  Чаще всего информацию можно найти в паспортах, справочниках по отходам радиоэлектронных изделий или специализированных сборниках содержаний. Например, подобная информация привязана к маркировке типового изделия (как в примерах выше).

• По внешним признакам конструкции
  Иногда можно заглянуть внутрь лампы (после аккуратного разбора) и увидеть позолоченные элементы: они обычно имеют жёлтый оттенок. Аналогично, явный серебристый матовый колер может указывать на посеребрение. Но эти визуальные признаки далеко не всегда очевидны – напыление бывает очень тонким. Иногда в перегоревшей лампе цвет сетки меняется до не узнаваемости. Поэтому визуальную оценку нужно дополнять данными справочных таблиц. Помните, что при разборе лампы надо быть осторожным – повреждение сеток может снизить ценность изделия.

Кроме того, вы можете обратиться к специалистам компании “СПЕКТР ДМ”. Мы занимаемся скупкой радиоламп, поэтому можем профессионально оценить тот или иной экземпляр, а также выгоду, которую вы получите от его сдачи.

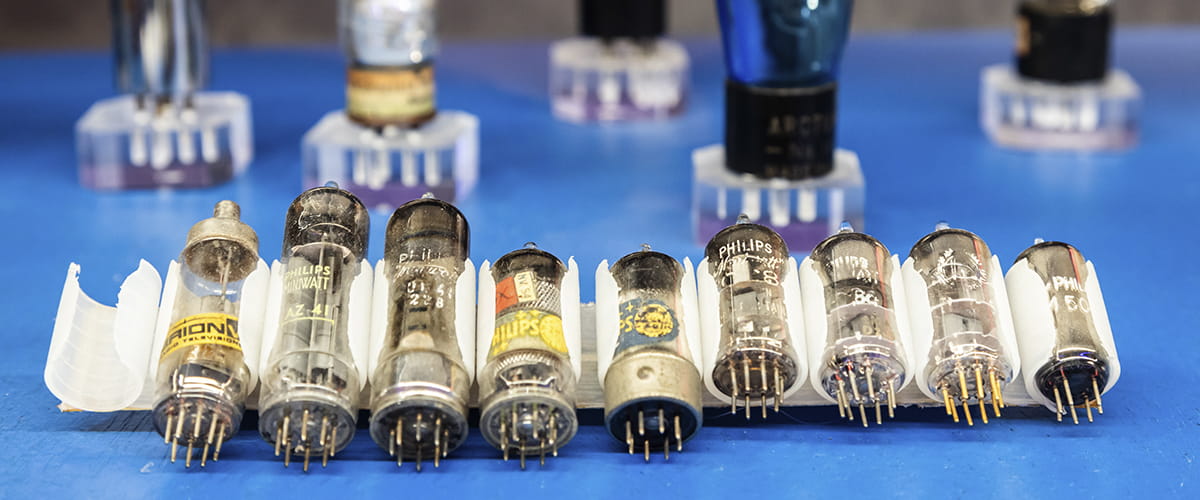

Стоит ли сдавать радиолампы ради драгметаллов

Имущественная ценность радиоламп как сырья напрямую связана с содержанием драгметаллов. Как правило, бытовые лампы с миллиграммами золота не вызывают особого интереса у скупщиков: их разборка и аффинаж мало что даст с финансовой точки зрения. Большую выгоду несут лишь генераторные лампы с граммами металла. Так, по расценке скупок одна лампа ГИ-18БМ с 12,5 г золота может стоить десятки тысяч рублей. В то же время небольшая лампа вроде 6П45С с 0,003 г золота принесла бы просто копейки. Даже при массовой сдаче ламп из бытовой теле- радиотехники средний «выхлоп» обычно не покрывает трудозатраты на заготовку и выемку изделий из аппаратуры.

Иными словами, сдавать радиолампы целесообразно, только если вы уверены в высокой ценности партии – например, собрали десяток генераторных ламп. В остальных случаях лучше сдавать целые ламповые устройства (радио/телевизор) как лом радиодеталей – покупают их по дешевому тарифу, но это уже лучше, чем тратить время на сдачу нескольких бытовых радиоламп. Также стоит учесть, что на цену влияет чистота и сохранность вывода: повреждённые контакты и ножки снижают цену скупки, даже если золото действительно содержится.

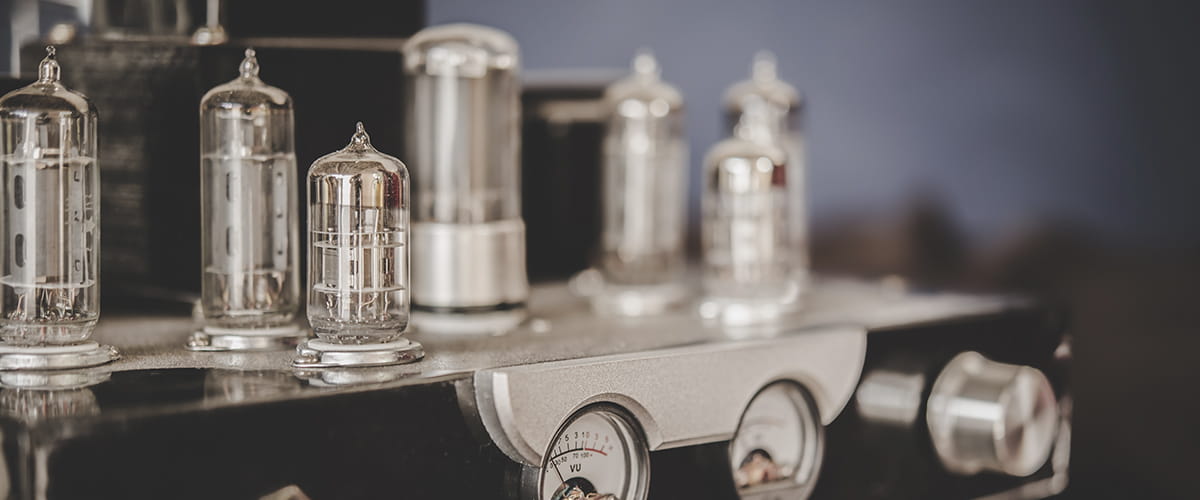

Распространённые заблуждения о драгметаллах в радиолампах

Напоследок расскажем о частых мифах, связанных с радиолампами. Многие из них могут казаться вполне логичными, но на самом деле все не так просто.

1. В каждой старой лампе есть золото
   Нет, не в каждой! В большинстве маломощных ламп золотое покрытие минимально или отсутствует вовсе. Как правило, золото наносилось только на критичные электроды – а их не много.

2. Чем больше лампа, тем больше золота
   Казалось бы, справедливое утверждение, но оно тоже неверно. Количество металла зависит не от объёма колбы, а от толщины позолоты и площади элементов, на которые она нанесена. Большая лампа может иметь слишком тонкое покрытие или быть совсем без него, может иметь посеребрение вместо золочения.

3. Любую лампу выгодно разобрать на металл
   Как мы уже выяснили, выгодно сдавать только самые ценные виды (ГИ, ГМИ, ГУ и т. д.). Обычные лампы содержат лишь миллиграммы драгметалла, их переработка экономически не целесообразна.

4. Золото в лампе видно не вооружённым глазом
   Увы, но часто это не так. Позолота бывает нанесена микро-слоем и скрыта под окислом. Чтобы точно знать содержание, надо обращаться к табличным данным, а не определять визуально. Если контакты имеют жёлтый блеск – это признак возможной позолоты, но не гарантия.

Таким образом, если Вы храните дома старые радиолампы, имейте в виду: содержание драгметаллов зависит от типа лампы, её назначения и конструкции. Лучший способ узнать «драгоценное» содержание – найти этикетку, паспорт, спецификацию или отраслевые справочники по конкретной модели лампы. Тогда Вы точно поймёте, какие лампы стоит сдавать на металлы, а какие – выбрасывать или оставлять как антиквариат.

Если у Вас появятся дополнительные вопросы, Вы всегда можете задать их специалистам компании «СПЕКТР ДМ». Мы занимаемся скупкой радиодеталей различных устройств по выгодным ценам. Позвоните нам по телефону или оставьте заявку через формы обратной связи. Мы поможем быстро и точно определить содержание драгметаллов в сдаваемой вами электронике.
